Sistemas de recolección de polvo y aire — Filtros de jet pulsante para un procesamiento de alimentos y granos limpio y seguro
Nuestros colectores de polvo de jet pulsante capturan el polvo fino de molinos, transportadores y elevadores, garantizando bajas emisiones, seguridad contra explosiones y aire limpio en plantas de alimento. Con limpieza por pulsos de alta presión, diseños compactos y mantenimiento sencillo, mantienen una operación estable y el cumplimiento en sistemas de 50 a 50.000 m³/h.
Por qué BIG WIN — Recolección de polvo y aire
Diseñado para baja emisión, seguridad contra explosiones y captura eficiente de polvo en producción de alimento.
Filtración eficiente con polvo de salida <30 mg/Nm³ para cumplir estándares.
Pulsos de alta presión estabilizan la caída de presión y prolongan la vida de las mangas.
Montaje superior/lateral ahorra espacio; ideal para elevadores, transportadores y tolvas.
Válvulas/ventanas de explosión, bolsas antiestáticas reducen riesgos en ambientes polvorientos.
Cambio rápido de bolsas, puertas de acceso minimizan paradas y costos.
Aire limpio mejora productividad, calidad del producto y salud de los trabajadores.
Nuestra línea de productos
Filtros de jet pulsante de 50 a 50.000 m³/h para plantas de alimento y granos.
Jet Filter
Filtro compacto de montaje superior. Caudal: 50–1.500 m³/h; Área: 2–12 m²; Bolsas: 2–12; Pulso: 4–6 bar; Montaje: superior/lateral; Emisión: <30 mg/Nm³.

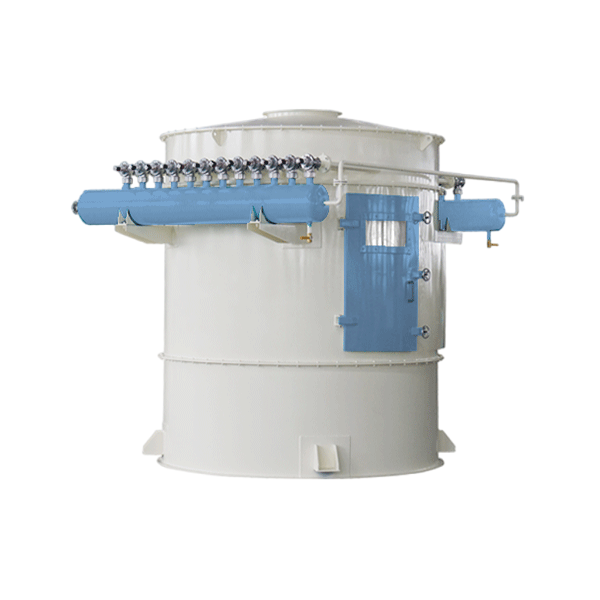

Colector de polvo de jet pulsante de alta presión
Colector de alta eficiencia. Caudal: 3.000–50.000 m³/h; Área: 24–120 m²; Bolsas: 24–72; Pulso: 4–6 bar; Relación: 1.0–1.8 m/min; Emisión: <30 mg/Nm³.
Selector y estimador de precio
Ingresa caudal de aire, tipo de polvo y aplicación para estimar modelo, área de filtración, bolsas y rango de precio.
Comparación de productos y guía de selección
Compara nuestras series de jet pulsante y sigue esta guía para elegir el colector adecuado.
Evalúa el caudal (m³/h). Pequeño (≤1.500): Jet Filter. Medio (3.000–18.000): HPJ-48. Grande (18.000+): HPJ-72.
Elevadores/transportadores: Jet compacto. Molinos/recepción: HPJ alta presión. Planta completa: HPJ modular con seguridad.
Poco espacio: Jet. Alta carga de polvo: HPJ. Seguridad: venteos/antistático. Ajusta relación aire/tela y medio.
El estimador da recomendaciones rápidas. Para medio/venteo personalizados, comparte detalles y optimizamos.
Tabla de comparación
| Característica | Jet Filter JF-4 | Jet Filter JF-8 | Jet Filter JF-12 | HPJ-24 | HPJ-48 | HPJ-72 |
|---|---|---|---|---|---|---|
| Ideal para | Puntos pequeños | Puntos medianos | Puntos grandes | Plantas medianas | Molinos grandes | Alto caudal |
| Caudal (m³/h) | 50–500 | 500–1.000 | 1.000–1.500 | 3.000–8.000 | 8.000–18.000 | 18.000–30.000 |
| Área (m²) | 2–4 | 4–8 | 8–12 | 24–40 | 48–80 | 72–120 |
| Nº de bolsas | 2–4 | 4–8 | 8–12 | 24 | 48 | 72 |
| Presión de pulso (bar) | 4–6 | 4–6 | 4–6 | 4–6 | 4–6 | 4–6 |
| Relación aire/tela (m/min) | 1.0–1.8 | 1.0–1.8 | 1.0–1.8 | 1.0–1.8 | 1.0–1.8 | 1.0–1.8 |
| Emisión (mg/Nm³) | <30 | <30 | <30 | <30 | <30 | <30 |
| Características | Montaje compacto | Interfaces flexibles | Ventilador opcional | Limpieza alta presión | Diseño modular | Venteos de explosión |
| Precio indicativo | [USD 1,000–2,000] | [USD 2,000–3,000] | [USD 3,000–4,000] | [USD 5,000–8,000] | [USD 8,000–12,000] | [USD 12,000–15,000] |
*Los caudales dependen de la carga de polvo; precios EXW.
Diseño híbrido del sistema de recolección de polvo en planta de alimento
Captura integrada en puntos clave (recepción, molinos, transportadores) con colectores centrales o por punto para eficiencia y seguridad.
Captura en la fuente: colectores en elevadores, molinos y recepción. Ductos centrales con ventiladores y protección contra explosiones. Diseño escalable con ~20% de reserva; presión negativa para evitar fugas. Seguridad: venteos, aislamiento, ATEX si aplica.
Componentes principales
Jet Filter en fosas/cribas (500–2.000 m³/h). Ducto a HPJ central para altas cargas.
HPJ-48 en molinos/mezcladoras (5.000–10.000 m³/h). Campanas en depresión para capturar finos.
Jet Filter de montaje superior en elevadores/transportadores (200–1.000 m³/h por punto).
HPJ-72 central para líneas de peletizado (10.000–20.000 m³/h). Ciclón opcional.
Ventiladores (5–50 kW) con silenciadores; ductos para 15–25 m/s y evitar sedimentación.
Diagrama de flujo
Recepción de grano→ Jet Filter (punto)→ Limpiador/Criba↓ Silos← Elevador (top-mount)← Sep. magnético↓ Molino (HPJ)→ Mezcladora→ Transportador (Jet)↓ Peletizadora→ Enfriador (HPJ)→ Zaranda/Reciclaje→ Empaque→ Almacenaje→ DespachoTabla de componentes
| Zona | Equipo | Caudal (m³/h) | Velocidad (m/s) | Potencia (kW) | Notas |
|---|---|---|---|---|---|
| Recepción | Jet Filter | 500–2.000 | 15–20 | 1–3 | Captura puntual |
| Elevación | Top-mount | 200–1.000 | 18–22 | 0.5–2 | Ventilador opcional |
| Molienda | HPJ con ducto | 5.000–10.000 | 20–25 | 5–10 | Venteos de explosión |
| Peletizado | HPJ central | 10.000–20.000 | 15–25 | 10–20 | Modular |
| Aire | Ventiladores/Ductos | Hasta 50.000 | 15–25 | 5–50 | Presión negativa |
Se adapta a taller 30 m × 18 m; soporta protección contra explosiones y bajas emisiones.
Estimación detallada de costos
Precios 2025 para configuración híbrida (equipo, instalación y ROI). EXW; sistema completo típicamente 20.000–100.000 USD.
15.000–80.000 USD para el sistema base (60–70% equipo). Instalación: 15–20%; auxiliares: 10–15%. ROI: 1–2 años.
Desglose de costos de equipo
| Equipo | Caudal (m³/h) | Especificaciones | Costo estimado (USD) | Notas |
|---|---|---|---|---|
| Jet Filter JF-4 | 50–500 | 2–4 m², 2–4 bolsas | $1,000–$2,000 | Montaje compacto |
| Jet Filter JF-8 | 500–1,000 | 4–8 m², 4–8 bolsas | $2,000–$3,000 | Flexible |
| Jet Filter JF-12 | 1,000–1,500 | 8–12 m², 8–12 bolsas | $3,000–$4,000 | Ventilador opcional |
| HPJ-24 | 3,000–8,000 | 24–40 m², 24 bolsas | $5,000–$8,000 | Alta presión |
| HPJ-48 | 8,000–18,000 | 48–80 m², 48 bolsas | $8,000–$12,000 | Modular |
| HPJ-72 | 18,000–30,000 | 72–120 m², 72 bolsas | $12,000–$15,000 | Venteos opcionales |
Subtotal: $1.000–$15.000 por unidad. Sistema: múltiples unidades + ductos.
$5.000–$15.000 (ductos, cableado, venteos; 2–4 semanas). Captura puntual ahorra ~15%.
$3.000–$10.000 (ventiladores ~$2.000; medio ~$1.000; repuestos ~$1.000). ATEX +10–20%.
$1.000–$5.000 (flete ~$1.000; aranceles 5–10%). Consolidación ahorra 10–20%.
Ahorros por cumplimiento, menos paradas y mejor calidad compensan rápido.
Sistema completo: $20.000–$100.000. Consejo: dimensionar bien reduce energía; añade protección contra explosiones cuando aplique.
Especificaciones técnicas (típicas)
Especificaciones clave de nuestros colectores de jet pulsante.
| Modelo | Caudal (m³/h) | Área (m²) | Nº de bolsas | Presión (bar) | Relación aire/tela (m/min) | Emisión (mg/Nm³) | Características |
|---|---|---|---|---|---|---|---|
| Jet Filter JF-4 | 50–500 | 2–4 | 2–4 | 4–6 | 1.0–1.8 | <30 | Montaje superior compacto |
| Jet Filter JF-8 | 500–1,000 | 4–8 | 4–8 | 4–6 | 1.0–1.8 | <30 | Interfaces flexibles |
| Jet Filter JF-12 | 1,000–1,500 | 8–12 | 8–12 | 4–6 | 1.0–1.8 | <30 | Ventilador opcional |
| HPJ-24 | 3,000–8,000 | 24–40 | 24 | 4–6 | 1.0–1.8 | <30 | Limpieza alta presión |
| HPJ-48 | 8,000–18,000 | 48–80 | 48 | 4–6 | 1.0–1.8 | <30 | Jaulas modulares |
| HPJ-72 | 18,000–30,000 | 72–120 | 72 | 4–6 | 1.0–1.8 | <30 | Venteos de explosión |
*Depende de la configuración; opciones: bolsas antiestáticas, ATEX.
Casos (ejemplos)
Aplicaciones típicas en producción de alimento.
- HPJ-48 en molino
- Emisiones -25%
- Paradas -15%
- Jet Filter en elevador
- Captura +20%
- Seguridad mejorada
- HPJ-72 central
- Cumplimiento logrado
- Bajo mantenimiento
Solicitar propuesta y precio
Comparte tu caudal, tipo de polvo y puntos de captación. Seleccionamos el modelo, optimizamos el medio y enviamos la cotización.
